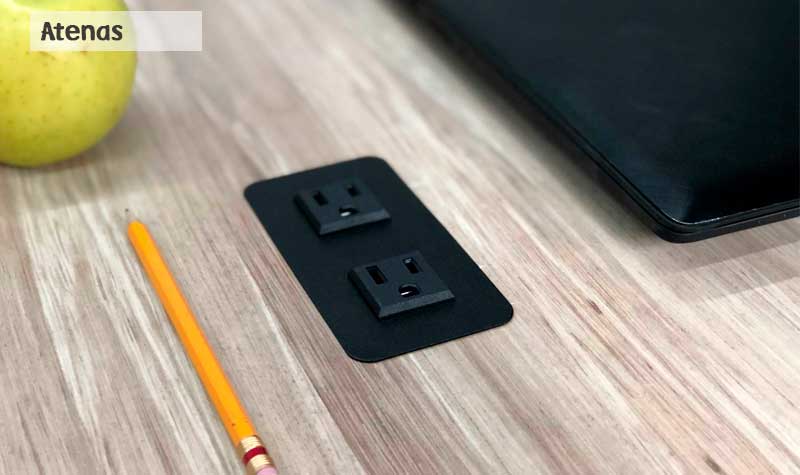

MULTICONTACTO MODELO – ATENAS
Es ideal para sofas, salas de junta, oficinas, espacios de trabajo.
Su sistema es desarrollado para estar libre a la superficie, es decir, sin tapa para ocultar contactos y de esta manera tener la posibilidad de conectar cualquier adaptador o dispositivo sin preocuparnos por el tamaño de este. Fabricado en Acero con recubrimiento de pintura electrostática las cual nos ayuda a proteger la calidad y tiempo de vida del color.
ESPECIFICACIONES
• Empotrado libre a la superficie. (No tiene tapa para ocultar contactos)
• 2 Contactos eléctricos 127VAC/15Amax.
• Cable 1.5m de largo 3X18AWG
• Garantía de 18 meses
PESO Y DIMENSIONES
• 11.6 cm largo x 5.8 cm ancho medidas externas de marco superior.
• 10.3 cm largo x 4.2 cm ancho medidas internas.
• Peso: 400g
PASOS PARA INSTALACIÓN
1. Hacer un recorte en forma de rectángulo de 45 mm x 98 mm. Una vez hecho esto, insertamos el multicontacto y abrimos el kit clamp
2. Tomamos las soleras, como las que se muestran en el gráfico e insertamos el lado donde se encuentra el barreno más pequeño, por la abertura lateral del modelo.
3. Una vez colocadas las soleras, las ¬fijamos con el tornillo como se muestra en la imagen. Posteriormente insertamos la perilla en el barreno correspondiente.
4. Se debe girar hasta que se vea un tramo para poder colocar la tapa de la perilla. (Esta sirve para evitar cualquier daño al mueble)
